Software uStatic V.4.0.0.1575 Recomendado

PROGRAMA DE ANALISIS ESTRUCTURAL 2D y 3D uStatic 4.0.0.1575
PROGRAMA DE ANALISIS ESTRUCTURAL 2D y 3D uStatic 4.0.0.1575

  • uStatic V.4.0.0.1575 recomendado
  • PROGRAMA DE ANALISIS ESTRUCTURAL 2D y 3D

DESCRIPCIÓN DEL PROGRAMA uStatic V.4.0.0.1575
Programa de análisis estructural que permite barras 2D y 3D, elementos finitos de elasticidad bidimensional y láminas 3D.
Incluye:
– Cálculo 2D y 3D en un mismo programa uStatic V.4.0.0.1575 mediante ventanas MDI.
– Todo tipo de cargas, nudos y apoyos.
– Conexiones elásticas 2D y 3D.
– Vigas no prismáticas en Software uStatic V.4.0.0.1575 de inercia variable.
– Cartelas 3D.
– Multi-hipótesis de carga y combinaciones de carga.
– Envolventes de esfuerzos.
– Hipótesis de temperatura con uStatic V.4.0.0.1575, peso propio, asientos.
– Software uStatic V.4.0.0.1575 Importa y exporta ficheros DXF R12.
– Base de datos de perfiles laminados.
– Edición y cálculo de propiedades geométricas de perfiles con análisis tensional.
– Lenguaje de programación.
– Líneas de influencia 2D y 3D.
– Análisis en uStatic 4.0.0.1575 de pandeo global de barras y placas / láminas.
– Cálculo de coeficientes beta de pandeo 2D y 3D.
– Análisis incremental no lineal para grandes desplazamientos.
– Efecto P-d.
– Con Software uStatic 4.0.0.1575 Cálculo de correas de naves industriales.
– Con Software uStatic 4.0.0.1575 Cálculo de secciones de hormigón armado.
– Análisis dinámico mediante superposición modal.
– Frecuencias naturales y vectores modales.
– Cargas dinámicas con Software uStatic 4.0.0.1575.
– Gráficas de variables dinámicas.
– Acelerogramas en el dominio del tiempo.
– Elementos finitos 2D triangulares lineales.
– Elementos finitos 3D cuadrangulares bilineales.
– Mallado de elementos finitos 2D automático.
– Software uStatic 4.0.0.1575 comprobación y redimensionamiento automático.MEJORAS-DE-LA-VERSIÓN-uStatic
MEJORAS DE LA VERSIÓN uStatic V.4.0.0.1575
– Posibilidad de trasferir con uStatic 4.0.0.1575 cargas distribuidas sobre una barra ficticia a lados de triángulos 2D y placas 3D.

– Mayor velocidad con uStatic 4.0.0.1575 de trazado de reacciones 2D.
– Posibilidad de elección de la variable independiente en conexiones elásticas de barras 2D y 3D.
– Corregido problema de inicialización de graficas NL con Software uStatic 4.0.0.1575 en tiempo de lectura desde fichero.
– Al cambiar el sentido de una barra 2D se intercambian también las vinculaciones de la misma.
– Prologar barra se extiende a la selección.
– Sustancial ahorro de memoria con uStatic 4.0.0.1575 en ensamblaje de matriz de rigidez global 3D (Sparse-M).
– Con Software uStatic 4.0.0.1575 Importación de elementos tetraédricos de 10 nudos de ANSYS (*.lis) desde tablas de sólidos.

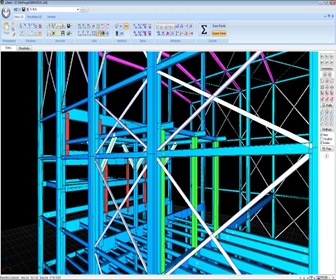

uStatic-4.0.0.1575-software-programa
– Option menú en uStatic 4.0.0.1575 en pestaña sólidos en postprocesador.
– Corregida expresión matemática en grafico (xi en listados de comprobaciones de pandeo).
– Al cambiar de sentido una placa con Software uStatic 4.0.0.1575  se intercambia también la discretización de sus lados.
– Añadido versión del software y fecha en listados de comprobación.
– Opción activar/desactivar comprobación de pandeo lateral en dialogo optimizar barra.
– Vigas y placas 3D sobre lechos elásticos.
– Vigas 2D sobre lechos elásticos.
– Mejoras con Software uStatic 4.0.0.1575 en el formulario de cálculo de secciones poligonales de hormigón armado en flexión enviada.

– Sustitución de la tecla ESC por PAUSA para abortar cálculos.
– Optimización de las secciones y geometría de estructuras de barras 2D y 3D en 1º orden sujetas a restricciones de desplazamientos en nudos, condiciones de simetría, primera carga critica positiva y primer periodo natural (con o sin pretensionado dinámico), posibilidad de incluir/excluir ciertas barras marcadas como tales de modo que se varíe la topología de la estructura, en hipótesis simples y envolventes, mediante el algoritmo Harmony Search.
– Con uStatic 4.0.0.1575 Corregido problema de no eliminación de cargas cuya hipótesis corresponde a una hipótesis inexistente.
– Añadidos a la base de datos con Software uStatic 4.0.0.1575 con perfiles americanos dentro de una única serie W.
– Con uStatic 4.0.0.1575 calculo de las dimensiones de un determinado perfil estándar dado un rango de A, Ix, Iy, Wx, Wy.
– Nuevo archivo: Perfiles. Contiene básicamente las mismas funcionalidades que el editor integrado en el formulario de acceso a la base de datos, pero la forma de trabajo resulta más cómoda.
– Por razones de simplificación se ha eliminado en Software uStatic 4.0.0.1575  la funcionalidad de perfiles individuales no redimensionables dentro de una serie.
– Software uStatic 4.0.0.1575 Ejes gráficos 3D con posibilidad de añadir nudos en puntos no pertenecientes a la rejilla.
– Indicador de progreso en análisis incremental 2D y 3D.
Nueva funcionalidad 3D: Al pulsar las teclas X, Y, Z se añade un nuevo nudo a partir de la coordenada actual variando en modo absoluto o relativo la componente seleccionada. Útil como alternativa a protrusión de nudos.
– Nuevo sistema de licencias.
– Mayor rapidez de inicio del programa.
– El programa uStatic V.4.0.0.1575 almacena en los ficheros las características mecánicas de los elementos, puede ocurrir que el usuario modifique los valores de la base de datos, con lo que podría existir una incongruencia de resultados al actualizar los elementos. En la tabla perfiles del preprocesador se incluyen los valores mecánicos principales que tienen actualmente dichos elementos para tareas de revisión.
PROGRAMA DE ANALISIS ESTRUCTURAL 2D y 3D uStatic 4.0.0.1575
Trazado en uStatic V.4.0.0.1575 de los nudos 2D y 3D en color verde, para mejor localización de los mismos.
– Selección de lados de placas y triángulos en las cercanías de la mediatriz de ese lado con vistas a una rápida asignación de apoyos sobre lado.
Inefectividad de barras (2D y 3D) y placas sobre lecho elástico si las reacciones tienen componente positiva o negativa en la dirección de su vector asociado. Si la placa o la barra viola dicha inefectividad el módulo de Winkler se toma igual a cero. Sólo en análisis no lineal de pequeños desplazamientos.
– Información en uStatic V.4.0.0.1575 sobre máximos y mínimos de líneas de influencia (valores máximos de una magnitud) en hints de barras 3D.
Dimensionamiento de armaduras de secciones de hormigón genéricas con uStatic 4.0.0.1575(parábola-rectángulo) eligiendo armaduras estándar mediante algoritmo Harmony-Search. Se permite con uStatic 4.0.0.1575 agrupar armaduras para que se dimensionen por igual.
– Corregido problema de acceso a formulario de perfiles en redes locales.
Comprobación de barras de hormigón armado con uStatic 4.0.0.1575 mediante parábola-rectángulo, flexión+axil, cortante, torsión y pandeo. Geometría y disposición de armaduras arbitrarias. Posibilidad de optimizar con Software uStatic 4.0.0.1575 las secciones procedentes de la base de datos mediante el algoritmo Harmony-Search.
– Vista 3D en cálculo de uniones soldadas y atornilladas.
– Posibilidad de definir las hipótesis de línea de influencia como ELS o ELU.
– Simple optimización topológica con uStatic 4.0.0.1575 de dominios de elasticidad bidimensional con la intención de obtener modelos de bielas y tirantes.
– Posibilidad de copiar perfiles con Software uStatic 4.0.0.1575 de distintas series en una nueva serie de optimización.
– Procesamiento de mensajes en scripts para permitir que el script en ejecución pueda ser depurado por uParser IDE.
– Generación de animaciones GIF en diagramas dinámicos de cargas y acelerogramas 2D.
– Almacenamiento del sistema de unidades empleado en uStatic 4.0.0.1575 en fichero .ini (Se almacena al cerrar explícitamente la ventana 2D o 3D).
Optimización mediante algoritmo Harmony-Search de estructuras 2D y 3D parametrizadas en el preprocesador: geometría y cargas.
– Nuevo sistema de trazado de apoyos 3D.
PROGRAMA DE ANALISIS ESTRUCTURAL 2D y 3D uStatic
– Mejora sustancial de memory leaks en cálculos repetitivos.
– Control por parte de usuario del tiempo de retardo de hints.
– Posibilidad de marcar ciertos perfiles de una serie como no redimensionables en el algoritmo Harmony-Search. Almacenamiento en el archivo de la estructura.
– Almacenamiento de la configuración de formularios 2D y 3D como opción dentro del formulario de configuración en lugar de almacenarlo siempre al finalizar la sesión.
– Corregido con uStatic 4.0.0.1575 problema en la inserción de cargas puntuales sobre barra (locales, 3D) cuando recaen sobre un nudo procedente de una discretización de la barra.
– Con uStatic 4.0.0.1575 optimización del peso de estructuras laminares.
– Posibilidad de agrupar con uStatic 4.0.0.1575 elementos shell para un redimensionamiento igualitario.
– Optimización del ángulo de cada perfil 3D en el algoritmo Harmony-Search.
